Duplo Schweiß-Vorrichtung Minni

Artikelnummer: 1704
HAN: 000110V
Hersteller: Duplo

Die Duplo Schweiß-Vorrichtung erleichtert die Anfertigung von Klebe-Beschlägen

177,51 €

inkl. 19% USt. , zzgl.

Auswahl Lieferland (Steuerzone)

Sofort verfügbar
Lieferzeit: 2 - 7 Werktage (DE - Ausland abweichend)

Beschreibung

Die Schweiß-Vorrichtung für stabile Schweißnähte an Ihrem Klebebeschlag

Geklebten Hufeisen sagt man gerne nach, dass sie nicht gut halten, doch wer sich mit dem Thema geklebter Hufschutz im Detail auseinandersetzt, stellt fest, dass das Kleben von Beschlägen mittlerweile sehr gut funktioniert. Früher wurde die Entscheidung, einen Hufschutz zu kleben, meistens aus der Not heraus getroffen, heute entscheiden sich viele Pferdebesitzer aus Überzeugung dafür und so wurde aus dem geklebten Hufschutz eine viel genutzte Alternative zum genagelten Hufeisen.

Der Fortschritt in der Klebetechnologie hat zu einer insgesamt verbesserten Haltbarkeit und einer enormen Vielfalt des geklebten Hufschutzes geführt. Wussten Sie, dass man fast alle Duplo-Modelle kleben kann? Der unschlagbare Vorteil der Duplos ist, dass man den Beschlag genau an die Hufform anpassen kann, bevor man die Klebelaschen an den Beschlag anschweißt.

Um diesen Schweiß-Vorgang zu erleichtern, hat Duplo eine Schweiß-Vorrichtung entwickelt, die eigens für das Verschweißen mittels Heißluft entwickelt wurde.
Bitte beachten Sie, dass auch das Kleben von Hufeisen eine professionelle Handhabung erfordert. Ein erfahrener Hufbearbeiter sollte die erforderlichen Klebetechniken beherrschen, um das "Klebeeisen" korrekt anzubringen, und der Pferdebesitzer, bzw. Reiter muss den Klebebeschlag, wie jeden anderen Hufschutz, regelmäßig überprüfen.

Warum sollten Sie die Vorrichtung für Ihre Plastik-Schweißarbeiten nutzen?

Die Stabilität der Schweißnähte ist ein zentraler Aspekt für einen erfolgreichen und damit haltbaren Klebebeschlag, sie entscheidet über die Belastbarkeit des Klebebeschlags am Huf. Dabei ist es egal, ob es sich bei dem Beschlag um einen Verbundbeschlag oder einen reinen Kunststoffbeschlag ohne Metallkern handelt. Die Duplo Schweißvorrichtung ermöglicht es, mit etwas Übung gleichmäßige und damit stabile Schweißnähte zu erzielen und Arbeitszeit zu sparen!

Zeitersparnis – die Kunststoffverschweißung von Klebekragen und Beschlag geht mit der Vorrichtung schneller als ohne
Langlebigkeit - das Material der Schweiß-Vorrichtung ist verzinkt und rostet nicht
Flexibilität - Sie haben beide Hände frei und können sich um detailliertes Arbeiten kümmern
Gleichmäßigkeit - mit hilfe der Vorrichtung können Sie Beschlag und Klebekragen gleichmäßig erhitzen
Zuverlässigkeit - die reproduzierbaren, gleichmäßigen Schweißnähte tragen zur Haltbarkeit und zum Erfolg des Klebe-Beschlags am Huf bei
punktgenauer Luftstrom – der Heißluftstrom wird dank der Vorrichtung genau gelenkt; dies verhindert bei genauer Anwendung auch, dass z.B. bei den Wolf Busch® Klebelaschen der heiße Luftstrom auf die innere Schicht gelenkt wird

Mini vs. Standard Vorrichtung

Die Standard Schweiß-Vorrichtung ist in Kombination mit einem Hufbock höhenverstellbar (in etwa zwischen 90cm und 107cm). Somit lässt sie sich an Ihre Körpergröße und Ihre bevorzugte Arbeitshaltung beim Schweißen anpassen.

Die Mini-Variante ist eine preisgünstigere, aber ebenso effiziente Unterlage für gleichmäßige Schweißnähte. Sie bietet dieselbe Funktionalität, jedoch nicht den Komfort der Standard-Variante, dass sie ohne weiteres manuelles Anpassen auch am Amboss oder Hufbock montiert werden kann.

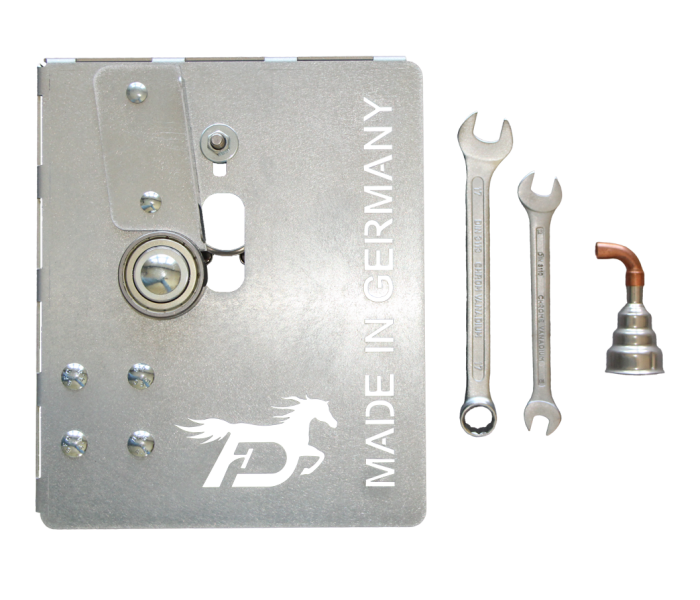

Inhalt und mitgeliefertes Zubehör der Mini Schweiß-Vorrichtung

Verschweißplatte "Mini" mit Kugellager und Halterung für den Heißluftföhn
Reduzierdüse 9mm mit Spezialaufsatz
Abstandsplättchen (2x 2mm) und ein Bastelplättchen
Gabelringschlüssel 17mm
Doppelgabelschlüssel 10/13mm
Spezialaufsatz mit einer Steinel-Reduzierdüse (passend für die Heißluftgebläse HL 1910 E, HL 1920 E, HL 2010 E und HL 2020 E der Marke Steinel)

Inhalt und mitgeliefertes Zubehör der Standard Schweiß-Vorrichtung

Verschweißplatte "Standard" mit Kugellager, zwei integrierten Vierkantrohren und Halterung für den Heißluftföhn
Reduzierdüse 9mm mit Spezialaufsatz
Abstandsplättchen (2x 1mm, 1x 2mm, 1x 4mm)
Gabelringschlüssel 17mm
Doppelgabelschlüssel 10/13mm
Innensechskantschlüssel
Aufsatz Vierkantrohr mit Schraubgriff und eine Verlängerung (270mm)
Aufsatz Vierkantrohr für Amboss (höhenverstellbar)
Aufsatz Rohr für Hufbock
Spezialaufsatz mit einer Steinel-Reduzierdüse (passend für die Heißluftgebläse HL 1910 E, HL 1920 E, HL 2010 E und HL 2020 E der Marke Steinel)

Heißluftschweißen mit der Schweiß-Vorrichtung

Die Standard Schweiß-Vorrichtung im Amboss.

Die Standard Schweiß-Vorrichtung im Schraubstock.

Die Standard Schweiß-Vorrichtung am Hufbock.

Die Mini Schweiß-Vorrichtung kann leider nicht ohne manuelles Anpassen im Amboss oder Hufbock montiert werden.

Die Mini Schweiß-Vorrichtung kann genau wie die Standard-Version mühelos im Schraubstock befestigt werden.

Beide Varianten werden mit einer Steinel Reduzierdüse und dem benötigten Spezialaufsatz geliefert.

Schweißen mit einem Beschlag mit Seitenkappen als Grundplatte und geteilten Wolf Busch® Klebelaschen.

Die Schweiß-Vorrichtung ist auch zum „Heißluftkleben“ der Farbstreifen an den Beschlag geeignet.

Auch unsere Klebekrägen Profi und Easy können mithilfe unserer Vorrichtung mit dem benötigten Beschlag als Grundplatte verschweißt werden.

Anwendungs- und Sicherheitshinweise bei der Kunststoffverschweißung
Bitte beachten Sie beim Schweißen die Sicherheitshinweise des Herstellers Ihres Heißluftföhns und treffen Sie die zum Schweißen notwendigen Sicherheitsvorkehrungen. Dazu zählt neben Ihrer persönlichen Schutzausrüstung und einer guten Arbeitsplatzorganisation vor allem auch eine ausreichende Belüftung beim Schweißen mit Kunststoffen. Idealerweise arbeiten Sie im Freien.

Aufbauanleitung
Alle Informationen finden Sie in der jeweiligen Aufbauanleitung. Sie können die Aufbauanleitung auf deutsch, englisch oder französisch unter der Beschreibung runterladen.

Der Zweck der Abstandsplättchen
Beim Kleben ist es wichtig, dass die Klebelaschen weder in das Profil des Beschlages hineinragen noch über die bodenseitige Kante der Platte hinausragen. Das Abstandsplättchen gewährleistet in Kombination mit der Schweiß-Vorrichtung, dass der richtige Abstand zwischen Klebelasche und Grundplatte eingehalten wird.

Schweißen mit der Schweiß-Vorrichtung
Bevor Sie mit den Schweißarbeiten für Ihren Klebebeschlag beginnen, passen Sie den Beschlag optimal an den Pferdehuf an und schleifen Sie eventuell vorhandene Noppen ab. Wir möchten an dieser Stelle darauf hinweisen, dass es auch notwendig sein kann, die Klebelaschen an den Huf anzupassen. Weitere Details finden Sie bei den jeweiligen Klebeprodukten.

Bitte beachten Sie die folgenden Hinweise beim Schweißen mit unserer Vorrichtung. Die Hinweise gelten für beide Varianten gleichermaßen:

Verwenden Sie die passenden Abstandsplättchen. Je nach Beschlag oder Klebekragen/-laschen benötigen Sie ein anderes Abstandplättchen. Achten Sie darauf, dass der tiefste Punkt der kreisförmigen Rundung zwischen den Laschen bündig mit der Oberkante des Beschlags abschließt.
Für die Farbstreifen benötigen Sie keine Abstandsplättchen.
Klemmen Sie den Klebekragen in die vorgegebene Laufbahn zwischen Rolle und Verschweißplatte.
Rollen Sie den Beschlag langsam und gleichmäßig ab. Auch wenn der Klebekragen automatisch nachgezogen wird, sobald dieser am Anfangspunkt angeschweißt ist, empfehlen wir mit der anderen Hand dafür zu sorgen, dass er während der Schweißarbeiten nicht verrutscht.
Markieren Sie Ansatzpunkt und Endpunkt der Schweißnaht bewusst durch etwas mehr Druck.
Entlang der gesamten Länge sollte ein glasiger Wulst an den Verschweißkanten sichtbar sein.
Wenn Sie mit den Schweißarbeiten fertig sind, prüfen Sie die Passform am Huf und runden Sie die Schweißkanten zur Bodenseite hin leicht ab.

Weitere Tipps für einen erfolgreichen Klebebeschlag finden Sie in den von Duplo angebotenen Videos, in den Klebeanleitungen auf unserer Webseite (→ Duplo-Wissen ), sowie in den jeweiligen Produktbeschreibungen der Klebekrägen bzw. Klebelaschen.

Tipps und Tricks für erfolgreiche Kunststoffverschweißung

Reißprobe - Testen Sie die Stabilität der Schweißnähte des Klebebeschlags
Die Schweißnaht des Klebebeschlags wird am Huf immensen Krafteinwirkungen ausgesetzt sein. Daher empfehlen wir immer, eine Reißprobe durchzuführen, sobald die Schweißnaht ausgekühlt ist. Wenn die Kunststoffverschweißung bei dieser manuellen Kontrolle aufgeht, würde der Klebebeschlag am Huf nicht lange halten. Zögern Sie nicht, mit vollster Kraft zu ziehen, denn die Kräfte, die später auf die Schweißnaht am Pferdehuf einwirken, sind in der Regel um ein Vielfaches größer.
Die richtige Geschwindigkeit bei den Schweißarbeiten
Egal ob Sie den Beschlag mithilfe der Schweiß-Vorrichtung waagerecht drehen oder auf einer anderen Unterlage senkrecht abrollen:
Wichtig ist, dass Sie die Bewegung langsam, vor allem aber mit gleichbleibender Geschwindigkeit ausführen, um eine gleichmäßige Schweißnaht zu erhalten. Das erfolgreiche Schweißen für alternative Klebeeisen benötigt eine ruhige Hand und das Wissen um den Kunststoff des verwendeten Beschlags und der Klebelaschen. Auch wenn prinzipiell all unsere Wolf Busch® Klebelaschen (regulär, soft, Edition) und unsere Klebekrägen Profi (Standard und Extra) und Easy mit (fast) allen Modellen aus dem Duplo-Sortiment verschweißt werden können, müssen – die Kunststoff-Varianten (Standard, Extra, Regranulat, mit bzw. ohne Farbe) miteinander verschweißt werden und ggf. die Abrollgeschwindigkeit und die Temperatur des Heißluftgebläses angepasst werden.

Verschweißen von Klebelasche und Beschlag mit der Vorrichtung
Der Klebekragen ist sicher fixiert, der Luftstrom wird richtig gelenkt und Sie haben beide Hände für die Schweißarbeiten zur Verfügung.

Verschweißen von Klebelasche und Beschlag ohne Vorrichtung
Achten Sie darauf, dass der Klebekragen sicher fixiert ist, damit er nicht verrutschen kann, und sorgen Sie dafür, dass der Luftstrom richtig gelenkt wird.

Der passende Heißluftföhn
Die Schweiß-Vorrichtung wird mit einer 9mm Reduzierdüse der Marke Steinel geliefert, die mit einem kleinen Spezialaufsatz von uns ausgestattet wurde. Dieser Spezialaufsatz sorgt dafür, dass der Luftstrom punktgenau auf die zu verschweißenden Komponenten geleitet wird. Wir empfehlen für die Schweißarbeiten das Modell Steinel HL 1920 E. Mit diesem Gerät haben wir persönlich die besten Erfahrungen gesammelt. Die im Lieferumgang der Vorrichtungen enthaltene Reduzierdüse ist passend für die Heißluftgebläse HL 1910 E, HL 1920 E, HL 2010 E und HL 2020 E der Marke Steinel.
Praxiserfahrung im Schweißen sammeln!!!
Wie in allen Lebensbereichen gilt auch hier: „Übung macht den Meister“
Auch beim Klebebeschlag können verlorene Eisen zu einem Sicherheitsrisiko werden. Vor allem dann, wenn die Grundplatte mit Seitenkappen ausgestattet ist. Aber auch wenn dies nicht der Fall ist: Verlorene Eisen sind immer ärgerlich, sowohl für den Hufbearbeiter als auch für den Pferdebesitzer.
